我們在普通、簡單的涵洞設計中,會出現很多錯誤或者是瑕疵,或多或少總會出現一些問題。主要是不能考慮到多方面的影響因素,并沒有理解涵洞真正的設計意圖。只要在設計過程中善于總結,不要總在相同的地方犯同樣的錯誤,相信我們的設計能力和效率會更高。來看看大院總結的涵洞設計報告,對設計師非常有幫助。

目前涵洞設計、施工中的主要問題

1、功能性病害

八字墻放樣程序

高速公路圓管涵孔徑取消1.0和1.25m,采用1.5和1.8m。

原因:涵底設計高程與實際不符,洞口后期沉降較大,洞口平面與河道銜接不順,堵塞物清理不及時,涵底縱坡偏小;

措施建議:涵洞位置及數量應整體考慮、合理布設,盡量減少后期沉降,養護部門及時對洞口、洞內的堵塞物及錐坡長草進行清理;高速公路建議選擇孔徑不小于1.5m的圓管涵,方便清淤。

八字墻放樣程序

】原因:涵內排水系統不暢或未設置;涵洞凈空不足,超高車輛違規通行;管理不善,涵洞遭廢棄;

措施建議:應根據銜接道路實際情況,合理設置縱坡,盡量避免洞身位于凹曲線底部,洞內設置排水設施并保持排水順暢,養護部門及時疏浚;設置明顯的限高標志,必要時設限高門架。

2、技術性病害

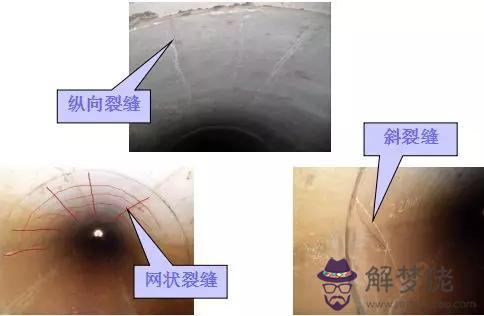

各類裂縫

八字墻放樣程序

八字墻放樣程序

原因:溫度影響和混凝土收縮引起表面短細裂縫;結構厚度偏小、配筋不夠、超載和不均勻沉降等原因引起結構性裂縫;施工措施不當導致施工裂縫;

措施:采用更合理的結構尺寸和配筋率(適當考慮超載影響),加強防裂鋼筋網的設置;嚴格施工措施,保證施工質量;

八字墻放樣程序

原因:不均勻沉降引起錯臺現象;填縫料填塞不密實、老化脫落致使沉降縫滲水,水流將臺背回填砂帶出,產生涌砂現象,造成臺背淘空。

措施建議:填縫料宜采用熱瀝青浸泡麻絮,不宜采用乳化瀝青浸泡;蓋板涵的預制蓋板頂面加鋪油毛氈層;蓋板涵、箱涵臺后回填砂改為非黏性土。

3、其他病害主要解決混凝土剝落的問題;在八字墻邊緣外加鋪2m長的鋪砌,解決洞口鋪砌沖刷的問題。諸如軟基段涵洞兩側出現明顯的跳車現象;通道口積水現象,洞口的橫向排水溝及其蓋板破損較嚴重等。

明涵與暗涵計算的區別

1.恒載:

①.明涵恒載一般僅包括橋面鋪裝、護欄等附屬構造及自重;

②.暗涵恒載主要包括填土的重力和自重;

③.暗涵填土的重力與填土高度H成正比,其豎向和水平壓力強度隨著填土高度的增加而線性增加。

2.活載:明涵與暗涵均采用車輛荷載進行計算;

3.汽車沖擊力:明涵需計汽車沖擊力,暗涵不計;

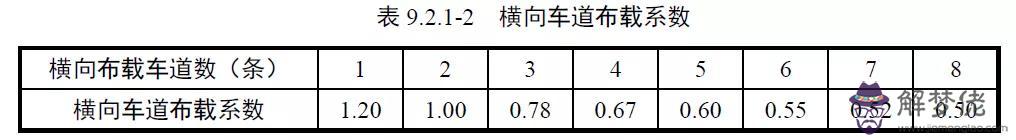

4.橫向車道布載系數:

八字墻放樣程序

涵洞上方橫向布置多車道車輛荷載時,暗涵與明涵均需考慮車輛荷載的折減,布設一條車道車輛荷載時,應考慮車輛荷載的提高;

5.荷載分布寬度:

直接影響涵洞所受豎向和水平壓力強度標準值的大小

①.明涵計算步驟與小橋大致相同,但與橋不同的是,涵洞采用的汽車荷載是車輛荷載,而橋梁采用車道荷載,僅在局部加載時采用車輛荷載;

②.明涵的車輪分布寬度計算詳見《公路鋼筋混凝土及預應力橋涵設計規范》(JTG 3362-2018)第4.2.3條;

八字墻放樣程序

③.暗涵的車輪分布寬度計算詳見《公路涵洞設計規范》(JTG/T 3365-02-2020)第9.2.1條:車輪按其著地面積的邊緣向下作30°角擴散,當幾個車輪的壓力擴散線相重疊時, 則擴散面積以最外邊的擴散線為準。

八字墻放樣程序

八字墻放樣程序

比較來說:暗涵所受車輛荷載作用力隨著填土高度的增加而減小。

涵洞結構計算

(1) 涵洞的泄水能力及水力計算

八字墻放樣程序

八字墻放樣程序

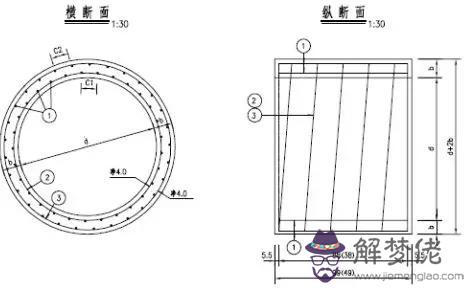

(2) 圓管涵

根據《07涵洞細則》,混凝土圓管涵的設計僅考慮車輛荷載、圓管涵自重和填土產生的等效荷載的作用組合。不計算管壁環向壓力和徑向剪力,僅考慮彎矩作用效應。

八字墻放樣程序

混凝土圓管涵結構應按《04橋規》的規定進行承載能力極限狀態的承載能力(強度)和正常使用極限狀態下的裂縫寬度的驗算。

(3) 蓋板涵(EXCEL表格計算)

八字墻放樣程序

八字墻放樣程序

1)蓋板的長度與寬度之比大于等于2時,按簡支單向板計算。

2)分離式涵臺:作為上下端簡支的豎梁計算。

3)整體式涵臺身按上端與蓋板不可移動的鉸接、下端與基礎固結計算。

現澆蓋板的合理寬度:

八字墻放樣程序

八字墻放樣程序

L0=2、4、6m蓋板涵,當B1=400cm,現澆板鋼筋含量與預制單向板鋼筋含量相差不大,取B1=400m是經濟合理的且現澆板寬不至于過小。

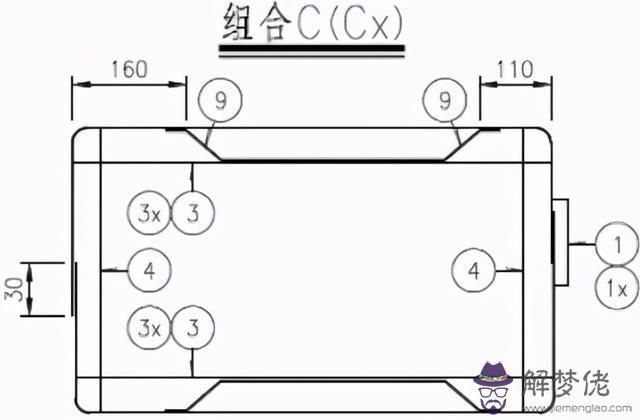

(4) 箱涵

八字墻放樣程序

八字墻放樣程序

① 采用矩形框架超靜定結構計算,涵底地基反力假設為直線分布。

② 邊界條件:剛性約束底板水平方向位移。

③ 考慮車輛荷載、覆土豎向壓力、臺側主動土壓力和涵身自重;不考慮剪切變形、砼收縮效應,涵體內外的溫度變化按±15℃考慮。

④ 荷載施加:橫、縱向車輪布置按公路的車輛荷載方式布置。

斜交箱涵整體扭轉

八字墻放樣程序

八字墻放樣程序

八字墻放樣程序

斜交角度≥30°時,斜交箱涵的整體扭矩較大,對于斜交角度≥30°(不推薦采用一字墻)。

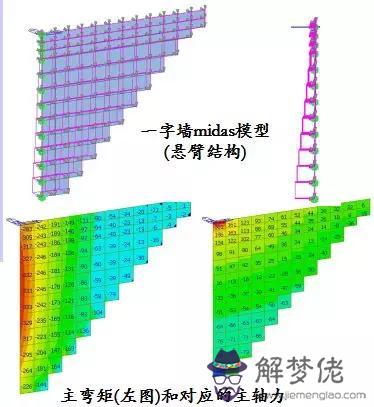

(一字墻計算)

八字墻放樣程序

單元類型:板單元

邊界條件:涵身側固結,不考慮墻前土體對一字墻約束。

荷載:一字墻自重、墻后主動土壓力(分解為:垂直于墻面的正壓力和平行于墻面的摩擦力),不考慮墻前被動土壓力,考慮地震作用。

配筋率:≤166kg/m3

(5) 拱涵(全斷面計算模型)

八字墻放樣程序

1)拱圈按無鉸拱計算,矢跨比采用1/2。拱腳與涵臺身固結,涵臺身與整體式基礎固結,形成彈性框架結構解算內力。

2)邊界條件:在拱圈側、涵臺側、基礎底設置彈性支撐。

3)不考慮曲率、剪切變形、溫度作用效應和混凝土收縮效應,考慮彈性壓縮的影響。

4)不考慮車輛荷載,僅考慮覆土豎向壓力、臺側主動土壓力和涵身自重。

拱圈彈性壓縮的影響,彈性壓縮對內力的影響不可忽略。

八字墻放樣程序

八字墻放樣程序

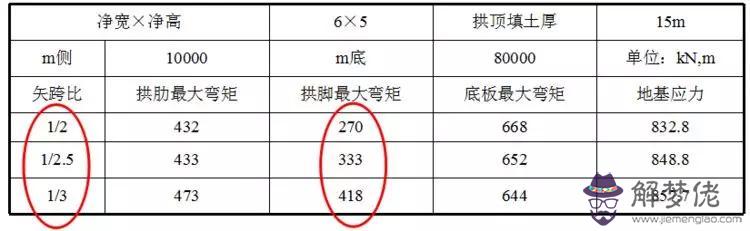

矢跨比分析:失跨比采用1/2 對拱圈受力有利。

八字墻放樣程序

地基類型不同,m值影響:

若考慮涵臺、地基與拱圈的共同作用,地基抗力系數對拱圈和底板內力產生較大的影響。

右表為不同m值在覆土豎向壓力作用下拱圈和底板內力變化的比較。

①m值增大,拱圈、底板的內力、應力均減小(拱圈軸力除外),臺身應力也減小,但基底壓力增大。

②m值增大,拱頂正彎矩減小,拱腳負彎矩減小并有可能變成正彎矩。

③設計可取m=80000kN/m4 進行計算。

八字墻放樣程序

(6) 八字墻

八字墻放樣程序

八字墻放樣程序

1)單元類型:實體單元

2)邊界條件:基礎底為豎向只受壓;約束基礎側的水平向線位移;

3)荷載:八字墻自重、墻后(含基礎)主動土壓力(分解為:垂直于墻面的正壓力和平行于墻面的摩擦力) 、考慮地震作用;

4)結構尺寸調整:墻頂厚度由原來的40cm增加至55cm,臺背斜度由4:1調整為3.5:1;基底應力不大于200kpa。

5)八字墻張角:考慮墻后土壓力的影響,對蓋板涵、箱涵和拱涵,因墻高較高,張角取為20°;圓管涵因墻高較矮,張角取為30°。

涵洞研究總結

●以往涵洞地基承載力基本容許值的計算直接采用上部荷載所產生地基應力,沒有考慮側填土對地基容許承載力的提高作用,使得涵洞地基加固設計偏于保守,造成較大的投資浪費。

●以涵洞地基工后沉降不大于20cm為控制條件,在不同的地基條件和涵頂填土高度情況下,按沉降控制的地基承載力容許值均大于規范公式修正值。

●涵洞頂土壓力:涵洞位置最大土壓力為516.4kPa,一般路堤處土壓力值為364.4kPa,則馬斯頓效應的涵洞荷載放大系數為1.31。

●當基礎底板與涵身線剛比λ越大,涵身外側受拉彎矩越小,底板節點下側受拉彎矩越小,底板跨中上側受拉彎矩則越大。

八字墻放樣程序

八字墻放樣程序

八字墻放樣程序

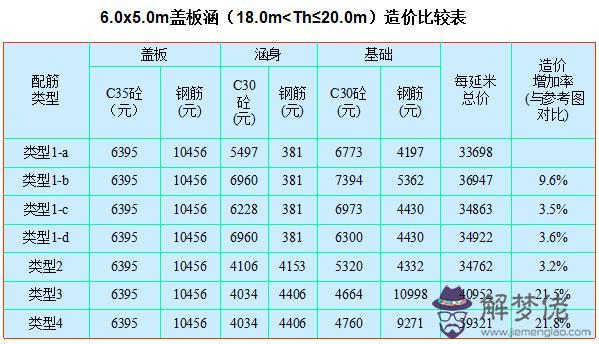

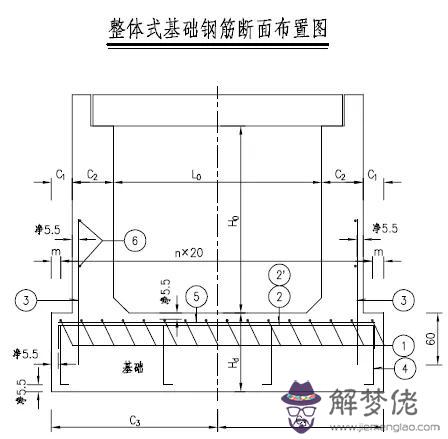

七種配筋類型中,類型1-a造價最低,類型1-c與類型2每延米造價基本相當,造價較高的為類型1-b、類型3和類型4。

臺身基礎底面采用圬工結構,基礎頂面采用鋼筋砼結構具有經濟性。全部采用鋼筋砼結構經濟性最差。

調整基礎與臺身線剛度比,使得臺身受力偏心距接近并小于第一類偏壓偏心距限值最為經濟。

涵洞跨徑D、填土高度H、溝谷寬度B、地基土模量Ed與Ks值正相關,填土模量Et、溝谷坡度α與Ks值負相關。隨著填土高度H的增加,涵洞垂直土壓力集中系數Ks值呈逐漸增大,當H/D=2.5~5時為最大,之后趨于穩定并略有減小。溝谷地形的坡體在一定程度上分擔了涵頂土柱重量,降低了涵頂垂直土壓力的應力集中,因此建議工程實際中盡可能保留溝槽。

八字墻放樣程序

目前針對高填方涵洞的減載措施大都是通過調整涵頂平面上覆填土的沉降,來實現將作用在涵頂的填土荷載向臺背外側填土轉移,以減小涵頂荷載的目的。

涵洞的主要減載措施有:中松側實法、提高涵臺背后填土壓實度或采用低壓縮性材料、采用柔性填料(EPS)、先填后挖法、加筋減載法。對涵洞地基進行加固處理時,地基加固后的模量不宜過高,在滿足地基承載力要求的基礎上,應盡量采用柔性的地基處理方法。

蓋板涵和箱涵的臺后填土采用非黏性土,不只限于中粗砂、石屑、碎石等。

八字墻放樣程序

圓管涵、蓋板涵和拱涵,填土高度擴展至20m。箱涵,填土高度擴展至6m。凈跨徑增加至6m跨徑。

為減弱洞口處沖刷,洞口鋪砌宜向外延伸2m。

對沉降縫需采取特殊的防水、防漏砂措施。

涵頂底板主筋未設置起彎,優化后主筋數量增加較少,更容易保證結點附近的斜截面抗彎承載力,且施工更便利。

注意事項

(1) 圓管涵

1)填土高度為0.5m~20m。

2)圓管涵參考圖適用于圓管涵縱坡≤3%的情況。

3)圓管涵參考圖的洞口形式為八字墻,八字墻按1:1.5和1:1.75的邊坡坡率進行設計。

4)汽車荷載為公路-Ⅱ級。

5)圓管涵標準節段長度為1.0m,在考慮現場吊裝能力后,可適當加長預制管節以加快施工進度。

八字墻放樣程序

(2) 蓋板涵

1)填土高度為0.5m~20.0m。

2)汽車荷載為公路-Ⅱ級。

3)涵洞基礎分為分離式和整體式,可根據實際涵洞基底的地基承載力基本容許值[fa0]選用。

4)蓋板涵參考圖的洞口形式為八字墻,八字墻按1:1.5和1:1.75的邊坡坡率進行設計。

5)蓋板涵參考圖適用于涵洞縱坡≤5%的情況。

6)當通道涵周邊的地下水位高于涵底標高較大時,應考慮地下水的浮力影響,根據工程的具體情況做專門的抗浮設計。

7)蓋板涵參考圖提供的現澆正交蓋板標準寬度為400cm;當現澆正交蓋板寬度B1<400cm時,可參照B1=400cm蓋板鋼筋構造圖中提供的配筋原則進行施工;當B1>400cm時,應重新進行蓋板的配筋計算。

8)端部預制斜交蓋板僅適用于斜度θ≤15°的涵洞。

八字墻放樣程序

八字墻放樣程序

(3) 箱涵

1)無壓力式單孔箱涵填土高度0.5~6.0m。

2)箱涵主要適用于軟土地基、經處理后承載力仍偏低的特殊地基及受路面標高、洞口兩端連接線標高限制導致建筑高度受限的通道涵。

3)八字翼墻按路基邊坡為1:1.5進行設計的尺寸。

4)箱涵洞口形式分為八字翼墻和一字翼墻兩種型式。八字翼墻適用于0°~45°的箱涵,一字翼墻適用于0°~25°的箱涵,兩種洞口型式可自行選擇使用。當斜交角為30°~45°時,考慮到端部涵段的整體滑移穩定性,洞口可采用八字翼墻,不推薦采用一字翼墻。

八字墻放樣程序

八字墻放樣程序

八字墻放樣程序

八字墻放樣程序

(4) 拱涵

1)拱涵適用于單孔涵洞,分3種型式:通道拱涵、過水拱涵、過人兼過水拱涵。涵洞凈高H0為2.0m的拱涵僅作為過水拱涵使用。

2)拱涵主要適用于填土高度較大、地基條件好(地基承載力基本容許值[fa0]≥400kPa),同時建筑高度不受限的涵洞,不適用于土質地基。

3)若為巖石地基,可考慮采用分離式基礎,需結合具體項目另行設計。

4)當拱涵軸線與道路設計線斜交時,可適當延伸涵洞長度,采取“斜交正做”的處理方式。

5)公路-Ⅱ級時可參照使用。

6)拱涵適用于涵頂填土高度8~20m的涵洞設計,小于8m填土時,考慮經濟適用性,一般建議采用蓋板涵設計。

八字墻放樣程序

八字墻放樣程序

(5) 其他施工注意事項

1)涵洞完成后,基底混凝土強度應達到設計強度的85%時,方可進行回填。涵身兩側的墻背填土要求嚴格夯實。洞身兩側填土應嚴格對稱均衡,水平分層夯實,其每側長度不應小于洞身兩側填土高度的一倍,壓實度不小于96%。涵洞兩側緊靠涵臺部分的回填土不宜采用大型機械進行壓實施工,宜采用人工配合小型機械的方法夯填密實。

2)施工中當涵洞上填土高度不足0.5m時,嚴禁采用振動或碾壓設備對涵頂和涵洞范圍內的填土進行碾壓;填土高度不足1.0m時,采用人工或小型機具夯填;填土高度超過1.0m時,方可采用機械填筑。對于拱涵,填土高度不足3.0m時,壓路機通過涵洞頂時,必須靜壓通過,禁止開振動器。

3)基底地基土承載力檢測:采用輕便動力觸探、靜力觸探等方法對涵洞基底地基土的承載力進行檢測,檢測頻率一般情況下每10~20m布置一個斷面,每個涵洞不少于三個斷面,每個斷面不少于三個檢測點,地質條件復雜時適當加密。

涵長計算注意點:

對于正交涵洞,用《見習日記》中或者《鐵路小橋涵設計》中記錄的公式,正確計算涵洞長度;對于斜交涵洞,用《標準圖》中的公式,正確計算涵洞長度。

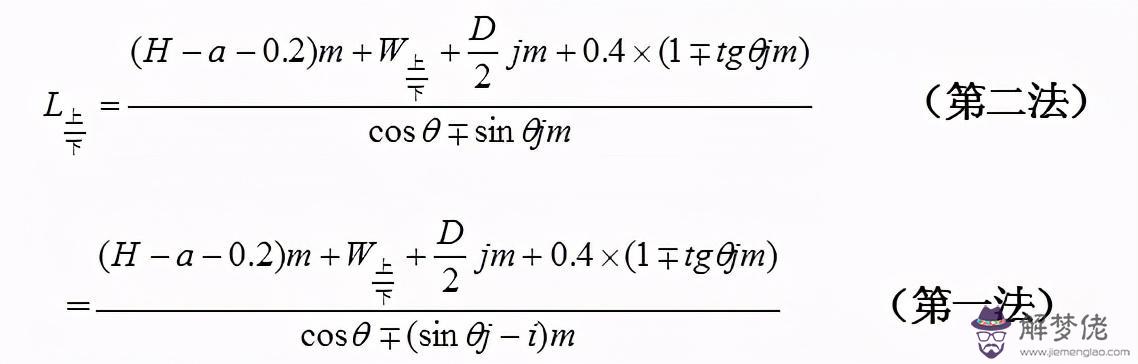

斜交斜做蓋板涵入口靠上坡端涵長計算(采用第二法計算——對于陡坡涵洞)公式為:

八字墻放樣程序

涵洞涵身分節:

首先確定出入口定長,(正交)一般情況翼墻式洞門為1米,端墻式洞門為2米,(斜交定長查斜交涵洞蘭圖中的Bo值)然后,按3米或2米的涵節分節,沉降縫一般設置為3厘米。用適當的涵節加沉降縫加出入口定長湊足涵長,不夠或多出部分,用最后一節涵節變化滿足,應保證寧長勿短的要求。具體計算公式為:

整個涵長=1(或2)+n×涵節長度+(n+1)×0.03+1(或2)

涵洞數量計算及查表:

注意,在查表時,涵身數量等于表中所查數據乘以各涵節相加的涵身長,而不是乘以總涵長;出入口數量計算時,應注意是否有提高節,當有提高節時,可以直接用查到的出口加上入口數量即可;若無提高節,則用出口數量乘以2則為出入口數量。

標高控制設計時,必須滿足軌底至蓋板頂≥0.41(0.8)米的最低要求,用公式表示為:

八字墻放樣程序

上式中:

八字墻放樣程序

用上式求出最大的泄水面標高后,再根據擬訂的泄水面坡度,反推到上游路肩垂直對下來的泄水面處的標高,再用上式檢算是否滿足大于等于0.41的要求,如不滿足,應適當降低泄水面標高,直到剛好滿足時為最佳(因為此時既滿足規范要求,又做到了盡量少開挖基礎)。

帽石寬度:

孔跨為2m及以下的帽石寬度為0.4m;

孔跨為>2m的帽石寬度為0.45m。

“路基中心處軌底至梯形蓋板頂的高度”是指路基中心處的軌底標高至上(下)游入(出)口梯形蓋板頂的高度,可以用軌底標高減去入(出)口的泄水面標高,再減去箱涵結構高度和出入口處的梯形蓋板厚度即可得到。

高填土的涵洞設計:

對于高填土的涵洞,我院的涵洞程序暫時還不能直接對其進行計算和CAD成圖,所以,必須先將其壓底之后(壓到可以生成圖形的范圍內,即壓到數據庫內有為止)用GBH程序生成后,再將填土高反抬上去。具體壓底填土高的辦法為:已知高填方的涵洞一般情況下從路肩以下8米邊坡坡率為1:1.5;8米以下為1:1.75。如壓底a米(a<=8)則增加的路肩寬度為Wj=1.5×a+b+a×(1.75-1.5)米(b為變坡率時留出的平臺寬度,a×(1.75-1.5)為壓底路肩后按規定放坡后由于1.75和1.5邊坡不同引起的差值)如圖;若a>8米,則Wj=8×1.5+b+(a-8)×1.75+H×(1.75-1.5)。以上是用本人推出的第一法公式求得的加寬路肩公式;H為壓底后剩余填方高度。

八字墻放樣程序

八字墻放樣程序

第二法為:

(1)a<=8米時,Wj=a×1.75+b

(2)a>8米時,Wj= a×1.75+b

基礎需要換填時的考慮

一般情況下,基礎大多數為150Kpa以上的砂粘土及各類巖石,所以不需要換填。當基礎所在層的地質提供應力小于150Kpa時,(比如大多數情況下外業給的是120Kpa),就需要對基礎進行基礎換填,一般情況為換填砂夾卵石,其換填深度公式為:

八字墻放樣程序

另外設計過程中應詳細思考,特別是在查表時,應該先將要查的那一頁細看,并且完整的看一遍之后,再開始查用數據,方才可靠!

涵洞設計與放樣

涵洞放樣:

根據涵洞設計圖,在實地上把涵洞的中心線先確定下來。根據涵洞設計尺寸,把涵洞的基礎、涵身、洞口基礎、洞口墻身在實地上放樣出來,用樁做標記,并用白灰劃線。

八字墻放樣程序

一、涵洞中心線的確定

儀器立在涵洞中樁,根據設計的斜交角度,旋轉水平度盤至涵洞中心線方向,在該方向上定出涵洞的L上和L下長度,定樁。在遠離涵長的該方向上確定四個方向樁(A、B、C、D),上下游各兩個,注意在訂樁時應該使樁相對固定。

二、涵身基礎的放樣

涵身基礎的放樣是依據涵洞中線與涵洞設計圖里的基礎尺寸,利用經緯儀和鋼尺在實地上確定基礎的輪廓線。

如圖,基礎放樣的步驟如下:

八字墻放樣程序

1、立儀于O點,瞄準線路方向,撥轉涵洞角度,量取距離1/2,訂出涵洞上游長度A點,同理定出B點。

2、立儀于A點,瞄準O點,旋轉90度方向,量取1/2,訂出臺基內側邊緣點1。

3、從1點在該方向上量取a,訂出2點。同理訂出3、4點。

4、在1、2、3、4點訂樁并用白灰把四點連線,涵身的基礎線則放樣完畢。

5、同理可以放出另一側的涵身基礎線。

三、臺身的放樣

據上圖在基礎樣放完后,在基礎線內量取臺身的尺寸并劃線。

四、洞口放樣

舉例洞口為八字翼墻的放樣方法,如下圖。

八字墻放樣程序

步驟:

1、立經緯儀于A點,對中、整平。

2、瞄準涵臺臺身內側方向,倒鏡1800,撥轉300為翼墻方向,在該方向上量取設計圖尺寸

八字墻放樣程序

得墻身頂端內側邊緣點。

3、繼續旋轉水平度盤600,從A點量取距離2,再量距離3,再量距離4,倒鏡1800,從A量取距離1。

4、同理,可以得出洞口端部的5個點。

5、最外的兩條線為基礎輪廓線,靠近的兩條為墻身底部線,中間等寬的部位為墻頂線。用樁訂設,劃白灰線。

涵洞的各構造物的端點的坐標也可通過涵洞中樁的坐標進行計算,用全站儀進行坐標放樣,測定各端點。
