鋰電池保護板接線圖
一、確保采樣線（排線）接確。
以7串電池8pin線做個示例
B-線接電池總負極
B1線接第1串電池正極
B2線接第2串電池正極
B3線接第3串電池正極
B4線接第4串電池正極
B5線接第5串電池正極
B6線接第6串電池正極
B7線接第7串電池正極
PS:7串電池第7串的電池正極也是總正極，同理可類推到任何串電池組上。

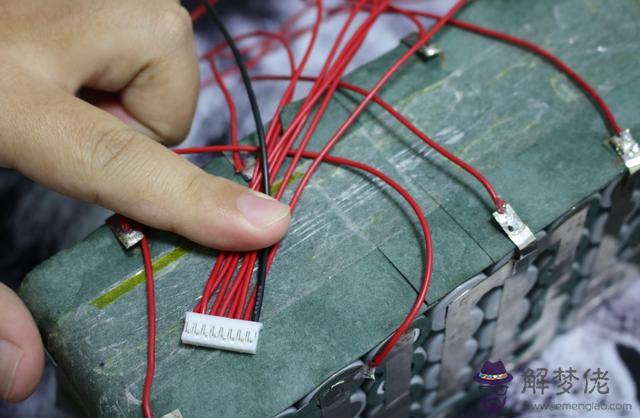

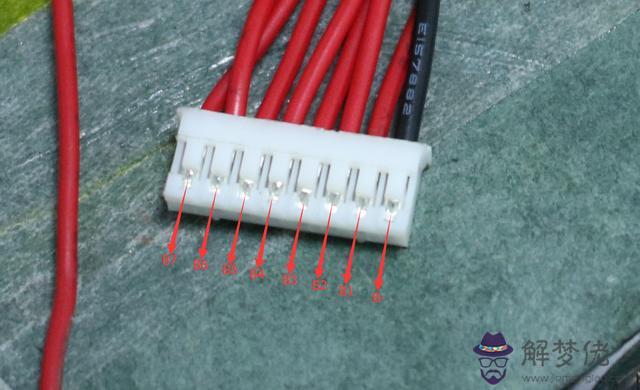

8PIN排線圖片
每根排線對應接到電池串上
二、通過萬用表確定電池排線接線正確

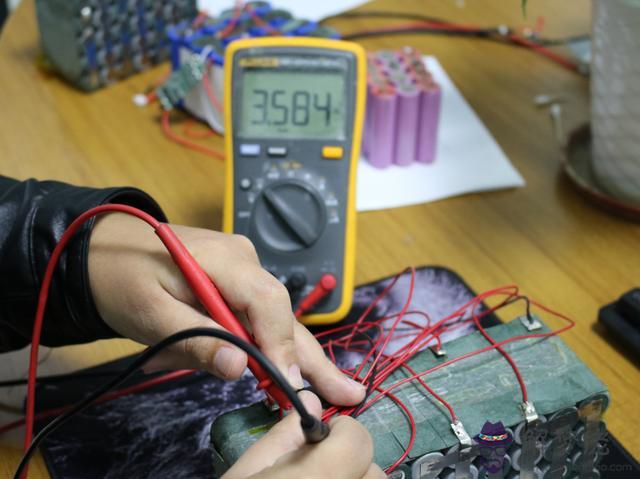

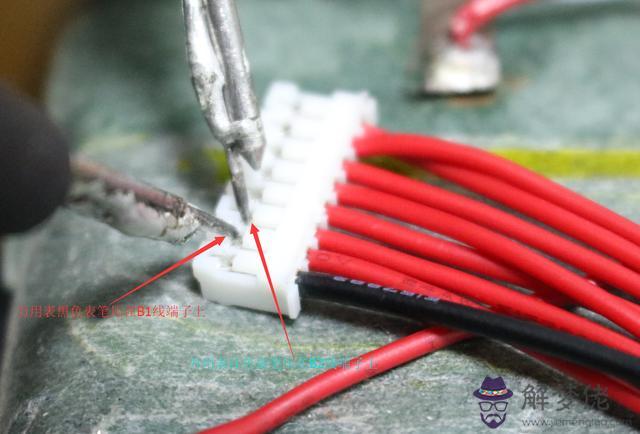

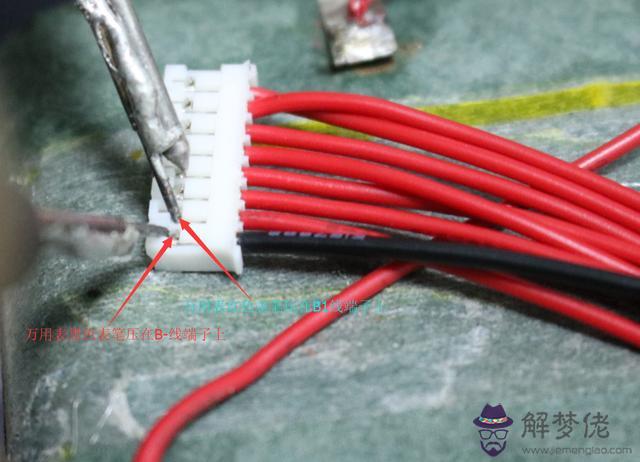

1、通過用萬用表黑色表筆壓住B-線端子 和 萬用表紅色表筆壓信B1線端子，得到第1串電池電壓是3.584V。
2、通過用萬用表黑色表筆壓住B1線端子 和 萬用表紅色表筆壓信B2線端子，得到第2串電池電壓是3.584V。
…
3、通過此測量，得出：
第1串電池電壓：3.584V
第2串電池電壓：3.584V
第3串電池電壓：3.585V
第4串電池電壓：3.585V
第5串電池電壓：3.583V
第6串電池電壓：3.583V
第7串電池電壓：3.584V
此7串電壓都是3.58V，排線接線正確，而且電池電壓相差低于0.002V，電池一致性好。
PS:電池每串電壓應是：三元鋰電壓在3.0-4.2V;鐵鋰電壓2.0-3.6V左右；鈦酸鋰在1.5-2.75V左右。
如果有任何一串電壓相差超過2V，則表明排線接錯，需要重新接線。
萬用表筆測之一串電池電壓
之一串電池電壓3.584V

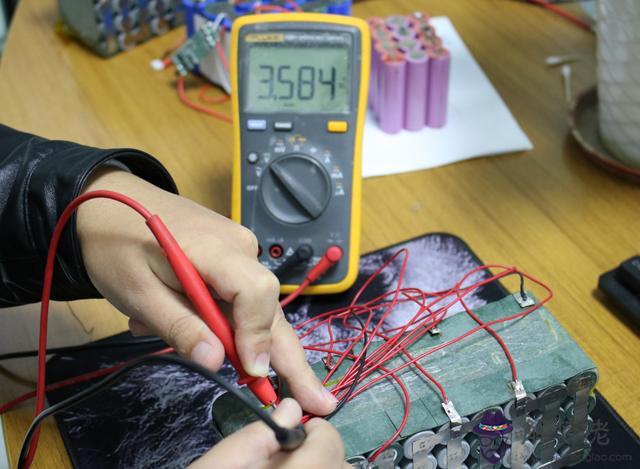

萬用表測第2串電池電壓
第2串電池電壓3.584V
三、測量電壓正常后，將排線插上保護板，測量保護板B-和P-之間的電阻，電阻是0，則說明他們之前暢通無阻，保護板是好的。

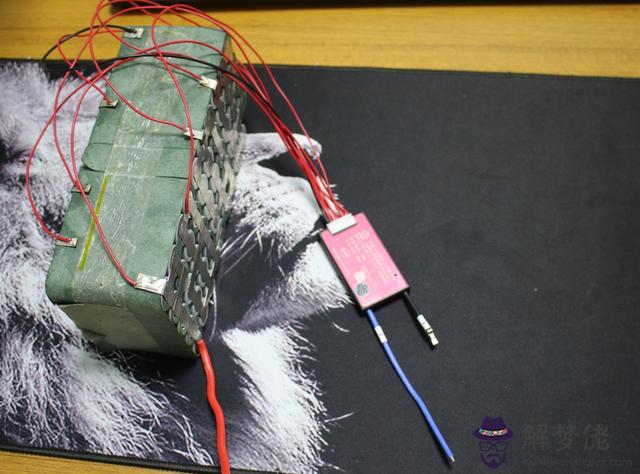

排線接好后，插上保護板

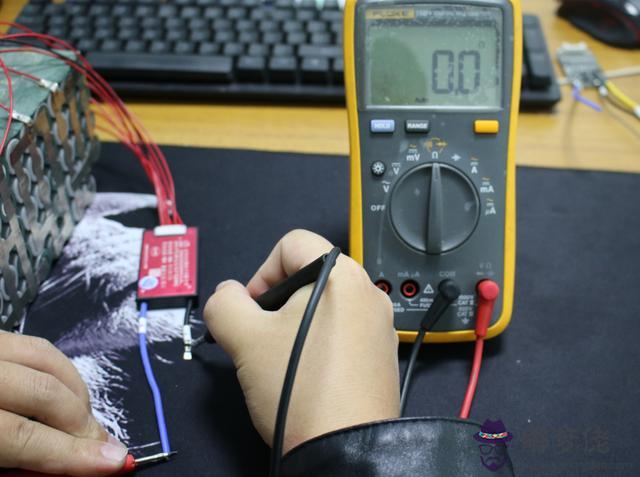

測量保護板B-和P-之間的電阻為0表示保護板正常
四、或者可通過接上B-線，測量B-和電池總正極的電壓和P-和電池總正極的電壓
電壓一致，說明保護板正常（保護板相當于開關，開關已經打開，電流可安全通過）

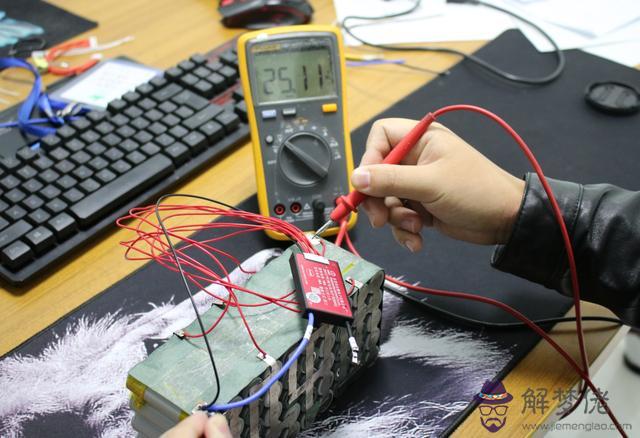

示例測試得:B-到電池總正極電壓是25.11VP-到電池總正極電壓是25.11V
兩個電壓一致 表示保護板正常。如果P-通過大電流放電，會有輕微壓降，保護板（50度左右），屬于正常現象。

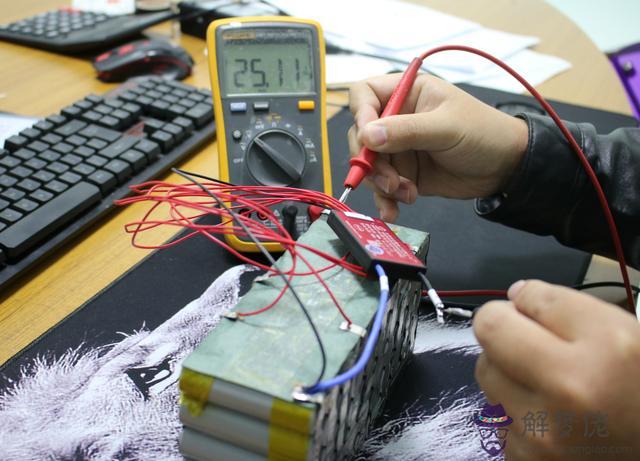

萬用表測得B-到電池總正極間電壓是25.11V
萬用表測得P-到電池總正極間的電壓是25.11V
注意：①測量每串電壓時表筆放正確，碰到一起會短路冒煙②接保護板時，一定要先接好排線再插好保護板，插好好保護板接可能導致燒壞保護板
