一、單選題（每題1分，每題只有一個正確選項）

1.下列管材中，屬于金屬層狀復合材料的是。

A.鎳基合金鋼管

B.襯不銹鋼復合鋼管

C.鋼塑復合鋼管

D.襯聚乙烯鋼管

【答案】B

【解析】課本P4

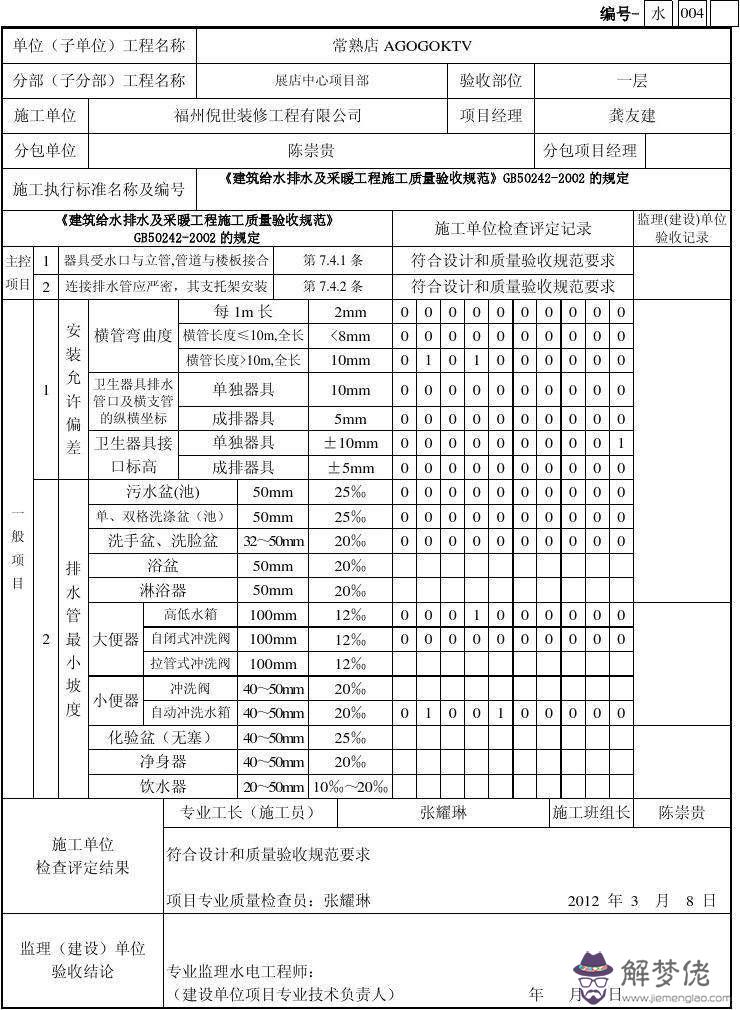

八字出水口檢驗批質量驗收記錄的簡單介紹

三、常用金屬復合材料的類型及應用

(一) 金屬基復合材料

(3) 按金屬基體可分為鋁基、鈦基、鎳基、鎂基、耐熱金屬基等復合材料

(二) 金屬層狀復合材料的分類及用途

1、金屬層狀復合材料的分類。包括鈦鋼、鋁鋼、銅鋼、鈦不銹鋼、鎳不銹鋼、不銹鋼碳鋼等復合材料。

(三) 金屬與非金屬復合材料的特點及用途

金屬與非金屬復合材料，主要用于管道制品。這里僅介紹鋼塑復合管和鋁塑復合管。

2.關于互感器性能的說法，錯誤的是。

A.將大電流變換成小電流

B.將儀表與高壓隔離

C.使測量儀表實現標準化

D.可以直接測量電能

【答案】D

【解析】課本P24

5. 互感器的性能

互感器具有將電網高電壓、大電流變換成低電壓、小電流；與測量儀表配合，可以測量電能；使測量儀表實現標準化和小型化；將人員和儀表與高電壓、大電流隔離等性能。

3.關于工程測量的說法錯誤的是。

A.通常機電工程的測量精度高于建筑工程

B.機電工程的測量貫穿于工程施工全過程

C.必須對建設單位提供的基準就行復測

D.工程測量工序與工程施工工序密切相關

【答案】C

【解析】課本P25

一、機電工程測量的作用和內容（一）機電工程測量的作用

2. 工程測量貫穿于整個施工過程中

二、機電工程測量的特點

2. 精度要求高。相比土建的建筑物，機電工程測量的精度誤差要求要精確得多，有些精度要求較高的設備其標高和中心線要求近乎零偏差

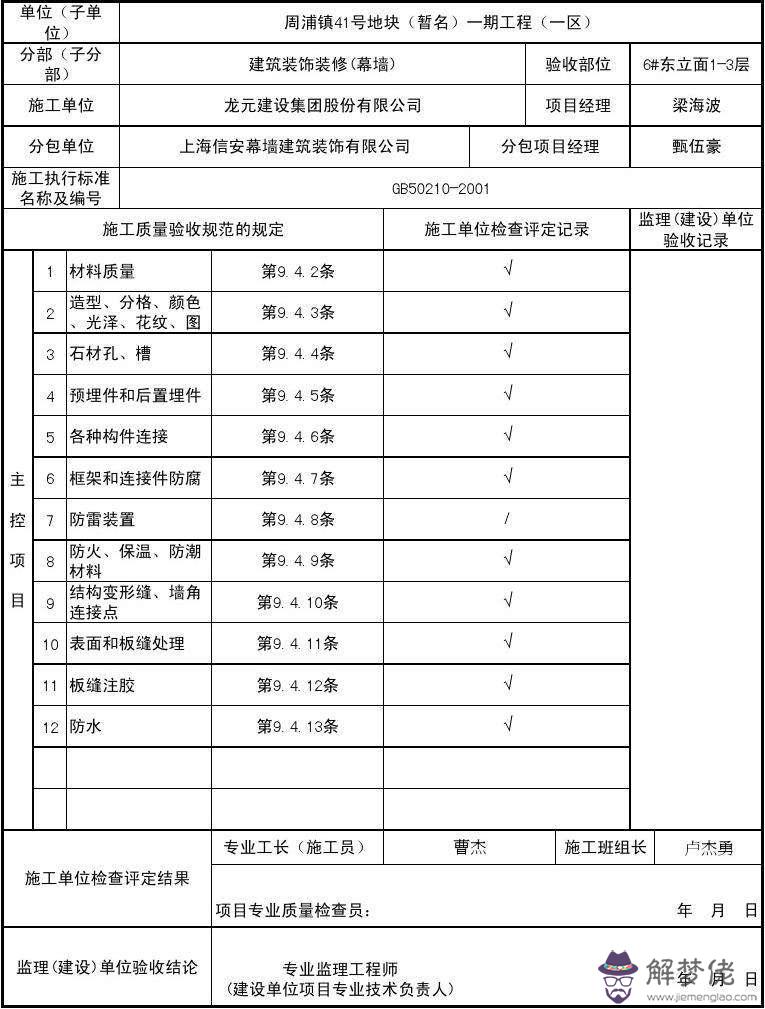

八字出水口檢驗批質量驗收記錄的簡單介紹

3. 工程測量工序與工程施工工序密切相關

4.鍋爐鋼結構組件吊裝時，與吊點選擇無關的是

A.組件的結構強度和剛度

B.吊裝機具的起升高度

C.起重機索具的安全要求

D.鍋爐鋼結構開口方式

【答案】D

【解析】課本P110

(二) 鍋爐鋼架安裝技術要點

（2）鋼結構組件吊裝，力求吊裝一次到位2）起吊節點的選定：根據組件的結構、強度、剛度，機具起吊高度，起重索具安全要求等選定

5.關于自動化儀表取源部件的安裝要求，正確的是

A.合金鋼管道上的開孔采用氣割加工

B.取源部件安裝后與管道同時進行壓力試驗

C.絕熱管道上安裝的取源部件不應露出絕熱層

D.取源閥門與管道的連接應采用卡套式接頭

【答案】B

【解析】課本P126

1.取源部件安裝的一般規定

(3) 在設備或管道上安裝取源部件的開孔和焊接，必須在設備或管道的防腐、襯里和壓力試驗前進行。在高壓、合金鋼、有色金屬設備和管道上開孔時，應采用機械加工的方法

(5) 安裝取源部件時，不應在焊縫及其邊緣上開孔及焊接。取源閥門與設備或管道的連接不宜采用卡套式接頭。當設備及管道有絕熱層時，安裝的取源部件應露出絕熱層外。

6.用氯丁膠乳水泥砂漿襯里的防腐蝕方法屬于

A.介質處理

B.腐蝕劑

C.覆蓋層

D.電化學保護

【答案】C

【解析】P135

2. 覆蓋層

(3 )襯里 2) 常用襯里包括:氯丁膠乳水泥砂漿襯里

7.關于保溫結構的說法，正確的是

A.保冷結構與保溫結構相同

B.保溫結構任何條件下都不需要防潮

C.保冷管道和保溫管道各層的功能不同

D.保溫結構與保冷結構的熱量流動方向相反

【答案】D

【解析】課本P142

2. 保溫結構的組成(1) 與保冷結構不同，保溫結構通常只有防腐層、保溫層及保護層三層組成。(2)在潮濕環境或埋地狀況下才需增設防潮層，各層的功能與保冷結構各層的功能相同

A選項，結構不同，保溫結構只有三層，一般不設置防潮層

B.保溫結構在潮濕或者埋地條件下需要設置防潮層

C.功能相同，不是不通泵。排除法，選D

8.施工階段項目成本控制要點包括

A.落實成本計劃

B.成本預測

C.成本計劃分解

D.成本考核

【答案】A

【解析】課本P333

施工階段項目成本的控制要點：

（1）對分解的成本計劃進行落實

（2）記錄、整理、核算實際發生的費用，計算實際成本。

（3）進行成本差異分析，采取有效的糾偏措施

（4）注意工程變更，關注不可預計的外部條件對成本控制的影響

9.電梯制造廠提供的資料不包括

A.機房布置圖

B.制造許可文件

C.電梯整機檢驗合格證

D.電梯安裝驗收規范

【解析】課本P207

電梯制造廠提供的資料：

（1）制造許可證明文件

（2）電梯整機型式檢驗合格證書或報告書

（5）機房或者機器設備間及井道布置圖，排除法D

10.下列屬于氣體滅火系統組成的是

A.儲存裝置

B.發生器

C.過濾裝置

D.混合器

【答案】A

【解析】課本P216

(二)氣體滅火系統氣體滅火系統是指由氣體作為滅火劑的滅火系統。氣體滅火系統主要包括管道安裝、系統組件安裝(噴頭、選擇閥、儲存裝置)、二氧化碳稱重檢驗裝置等。

11.設備采購實施階段的工作不包括

A.報價與評審

B.接收請購文件

C.催交與檢驗

D.編制采購計劃

【答案】：D

【解析】課本P260

通常將設備采購管理分為三個階段，即準備階段、實施階段和收尾階段

(一)準備階段

4.編制采購計劃

(二) 實施階段采辦小組的主要工作包括接收請購文件、確定合格供應商、招標或詢價、報價評審或評標定標、召開供應商協調會、簽訂合同、調整采購計劃、催交、檢驗、包裝及運輸

12.以下施工組織設計的編制依據中，不屬于工程文件的是

A.施工圖紙

B.標準規范

C.技術協議

D.會議紀要

【答案】B

【解析】課本P273

施工組織設計編制依據：

（1）與工程建設有關的法律法規、標準規范、工程所在地區行政主管部門的批準文件。.

（2）工程施工合同或招標投標文件及建設單位相關要求。

（3）工程文件，如施工圖紙、技術協議、主要設備材料清單、主要設備技術文件、新產品工藝性試驗資料、會議紀要等。

（3）工程施工范圍的現場條件，與工程有關的資源條件，工程地質及水文地質、氣象等自然條件。

13.下面關于保修期的說法，符合規定的是

A.保修自竣工驗收合格之日計算

B.管線的最低保修期為3年

C.供暖管道的最低保修期為1年

D.排水管道工程的最低保修期為5年

【答案】A

【解析】課本P428

根據《建設工程質量管理條例》的規定，建設工程中安裝工程在正常使用條件下的最低保修期限為

1.建設工程的保修期自竣工驗收合格之日起計算

2.電氣管線、給水排水管道、設備安裝工程保修期為2年。

3.供熱和供冷系統為2個供暖期、供冷期。

14.不合格品經設計單位檢測滿足使用要求，可采取的處理方式是

A.返修處理

B.返工處理

C.不做處理

D.降級使用

【答案】C

【解析】課本P388

3）不作處理：某些工程質量雖不符合規定的要求，但經過分析、論證、法定檢測單位鑒定和設計等有關部門認可，對工程或結構使用及安全影響不大、經后續工序可以彌補的；或經檢測鑒定雖達不到設計要求，但經原設計單位核算，仍能滿足結構安全和使用功能的，也可不作專門處理。

15.離心式給水泵試運轉后，不必進行的工作是

A.關閉泵的入口閥門

B.關閉附屬系統的閥門

C.清水沖洗泵

D.排除積液

【答案】C

【解析】課本P406

3)離心泵試運轉后，應關閉泵的入口閥門，待泵冷卻后再依次關閉附屬系統的閥門；輸送易結晶、凝固、沉淀等介質的泵，停泵后應防止堵塞，并及時用清水或其他介質沖洗泵和管道；放凈泵內積存的液體。

離心式給水泵不屬于輸送易結晶、凝固、沉淀等介質,答案選C

16.關于計量器具使用管理規定，正確的是

A.計量器具的測量極限誤差大于被測對象所允許的極限誤差

B.檢測器具應采用相同的防護措施混合存放

C.封存的計量器具辦理啟用手續后不需檢定

D.對檢定標識不清的計量器具應視為不合格

【答案】D

【解析】課本P433

2. 使用管理的規定

(3) 檢測器具的測量極限誤差必須小于或等于被測對象所能允許的測量極限誤差，必須具有技術鑒定書或產品合格證書

(5) 計量檢測設備應有明顯的“合格” 、 “禁用” 、 “封存” 等標志標明計量器具所處的狀態；封存的計量器具重新啟用時，必須經檢合格后，方可使用

(10) 檢測器具應分類存放、標識清楚，針對不同要求采取相應的防護措施

封存的計量器具重新啟用時，必須經鑒定合格后，方可使用

排除法D正確的

17.臨時用電施工組織設計主要內容不包括

A.電費的計算方式

B.電源的接線位置

C.配電箱的安裝位置

D.電路接線系統圖

【答案】：A

【解析】課本P439

3.臨時用電施工組織設計主要內容應包括：現場勘察；確定電源進線、變電所、配電室、總配電箱、分配電箱等的位置及線路走向；進行負荷計算；選擇變壓器容量、導線截面積和電器的類型、規格；繪制電氣平面圖、立面圖和接線系統圖；配電裝置安裝、防雷接地安裝、線路敷設等施工內容的技術要求；建立用電施工管理組織機構；制定安全用電技術措施和電氣防火措施

排除法，答案很明顯。

18.產地儲存庫與使用單位之間的油氣管道屬于

A.動力管道

B.工業管道

C.公用管道

D.長輸管道

【答案】D

【解析】課本P447

壓力管道分類及品種

19.主控室自動化儀表安裝工程中，儀表分部工程不包括

A.取源部件安裝

B.儀表線路安裝

C.電源設備安裝

D.儀表管道安裝

【答案】C

【解析】課本P459

4. 自動化儀表安裝工程的劃分

(3) 主控制室的儀表分部工程可劃分為盤柜安裝、電源設備安裝、儀表線路安裝、接地、系統硬件和軟件試驗等分項工程

20.屬于安裝工程一般項目的是

A.保證主要使用功能要求的檢驗項目

B.保證工程安全、節能和環保的檢驗項目

C.因無法定量而采取定性檢驗的項目

D.確定該檢驗批主要性能的檢驗項目

【答案】C

【解析】課本P468

（1）主控項目

1）主控項目的要求是必須達到的，是保證安裝工程安全和使用功能的重要檢驗項目，是對安全、節能、環境保護和主要使用功能起決定性作用的檢驗項目，是確定該檢驗批主要性能的項目。如果達不到主控項目規定的質量指標，降低要求就相當于降低該工程項目的性能指標，導致嚴重影響工程的安全和使用性能

（2）一般項目

3）一些無法定量而采取定性的項目。如管道接口項目，無外露油麻等；衛生器具給水配件安裝項目，接口嚴密、啟閉部分靈活等。

二、多項選擇題（每道題有2~4個正確答案，每選對一個0.5分，選錯一個0分）

21.設備吊裝工藝設計中，吊裝參數表的主要內容包括

A.設備規格尺寸

B.設備重心位置

C.設備就位標高

D.設備吊裝重量

E.設備運輸線路

【答案】A此題有爭議 B應該是重心標高 C是吊點標高 D應該是吊裝總重量 E排除

【解析】課本P40,考察起重吊裝管理

（2）吊裝參數表，主要包括設備規格尺寸、金屬總重量、吊裝總重量、重心標高、吊點方位及標高等。若采用分段吊裝，應注明設備分段尺寸、分段重量。

22.下列參數中，影響焊條電弧焊焊接能量線大小的有

A.焊機功率

B.焊接電流

C.電弧電壓

D.焊接速度

E.焊條直徑

【答案】BCD

【解析】課本P55

2.與焊接線能量有直接關系的因素包括：焊接電流、電弧電壓和焊接速度。線能量的大小與焊接電流、電壓成正比，與焊接速度成反比。Q=UI/v

23.機械設備聯軸器裝配時，需要測量的項目有

A.兩軸心徑向位移

B.外徑光潔度

C.聯軸器的外徑圓度

D.兩軸線傾斜

E.聯軸器的端面間隙

【答案】ADE

【解析】課本P62

2、聯軸器裝配時，兩軸心徑向位移、兩軸線傾斜和端面間隙的測量方法，應符合下列要求

24.下列關于油浸式變壓器二次搬運和就位的說法說法，正確的是

A.變壓器可用滾杠滾動及卷揚機拖運的運輸方式

B.頂蓋氣體繼電器流方向有0.5%的坡度

C.就位后應將滾輪用能拆卸的制動裝置固定

D.二次搬運時變壓器傾斜角不得超過15°

E.可使用變壓器頂蓋上部用吊環吊裝變壓器

【答案】ACD

【解析】課本P69-70

（二）變壓器二次搬運1. 變壓器二次搬運可采用滾杠滾動及卷揚機拖運的運輸方式。2. 變壓器吊裝時，索具必須檢查合格，鋼絲繩必須掛在油箱的吊鉤上，變壓器頂蓋上部的吊環僅作吊芯檢查用，嚴禁用此吊環吊裝整臺變壓器。4. 變壓器搬運過程中，不應有嚴重沖擊或振動情況，利用機械牽引時，牽引的著力點應在變壓器重心以下，運輸傾斜角不得超過15° ,以防止傾斜使內部結構變形。

（四）變壓器就位3. 變壓器基礎的軌道應水平，軌距與輪距應配合，裝有氣體繼電器的變壓器頂蓋，沿氣體繼電器的氣流方向有1.0% ~ 1.5%的升高坡度。

5. 裝有滾輪的變壓器，滾輪應轉動靈活，在變壓器就位后，應將滾輪用能拆卸的制動裝置加以固定。

25.下列有關不銹鋼工藝管道水沖洗實施要點，正確的是

A.水中氯離子含量不超過25ppm

B.水沖洗流速不得低于1.5m/s

C.排放管在排水時不得形成負壓

D.排放管徑小于被沖洗管的60%

E.沖洗壓力應大于管道設計壓力

【答案】：ABC

【解析】課本P93

1. 水沖洗實施要點(1 )水沖洗應使用潔凈水。沖洗不銹鋼管、鎳及鎳合金鋼管道，水中氯離子含量不得超過25ppm(2) 水沖洗流速不得低于1.5m/s,沖洗壓力不得超過管道的設計壓力。(3) 水沖洗排放管的截面積不應小于被沖洗管截面積的60%,排水時不得形成負壓。(4) 水沖洗應連續進行，當設計無規定時，以排出口的水色和透明度與入口水目測一致為合格。管道水沖洗合格后，應及時將管內積水排凈，并應及時吹干。

26.關于高強螺栓連接的說法正確是

A.螺栓連接前應進行摩擦面抗滑移系數復驗

B.不能自由穿入的螺栓孔可用氣割擴孔

C.高強螺栓初擰和終擰后做好顏色標記

D.高強螺栓終擰后的螺栓絲扣外露2-3扣

E.扭剪型高強螺栓的擰緊應采用扭矩法

【答案】：AD

【解析】課本P108

(三) 高強度螺栓連接

1. 安裝準備

(1 )鋼結構制作和安裝單位應按規定進行高強度螺栓連接摩擦面的抗滑移系數試驗和復驗

(4)螺栓不能自由穿入時可采用銼刀或鉸刀修整螺栓孔，不得采用氣割擴孔

2. 扭矩控制

(1 )高強度螺栓連接副施擰分為初擰和終擰。大型節點在初擰和終擰間增加復擰。初擰扭矩值可取終擰扭矩的50%,復擰扭矩應等于初擰扭矩。初擰(復擰)后應對螺母涂刷顏色標記。高強度螺栓的擰緊宜在24h內完成。【C選項不是終擰】

(四) 質量檢驗要求

（2）所有梅花卡頭未擰掉的扭剪型高強度螺栓連接副用扭矩法或轉角法進行終擰并作標記。

(3) 高強度螺栓連接副終擰后，螺栓絲扣外露應為2~3扣，其中允許有10%的螺栓絲扣外露1扣或4扣

27.下列關于中水管道系統的描述，正確的是

A.中水給水管應采用耐腐蝕材質的管道

B.中水管道外壁應涂淺綠色標志

C.中水給水管道裝設取水嘴

D.中水管道不宜暗裝于墻體和樓板內

E.綠化用通常采用地下式給水栓

【答案】ABDE

【解析】課本P108

九、建筑中水及雨水利用工程施工技術要求1. 管道元件檢驗中水給水管道管材及配件應采用耐腐蝕的給水管管材及附件

3. 管道及配件安裝(1) 中水給水管道不得裝設取水水嘴。【C錯】便器沖洗宜采用密閉型設備和器具。綠化、澆灑、汽車沖洗宜采用壁式或地下式的給水栓。【E對】(2) 中水供水管道嚴禁與生活飲用水給水管道連接，并應采取下列措施：中水管道外壁應涂淺綠色標志；【B對】

(3) 中水管道不宜暗裝于墻體和樓板內：如必須暗裝于墻槽內時，必須在管道上有明顯且不會脫落的標志。【D對】

28.關于燈具現場檢查的重點，下列說法正確的是

A.I類燈具的外露可導電部分應有專用的PE端子

B.消防燈具應具有認證標志

C.燈具內部接線應為銅芯絕緣導線

D.燈具的絕緣電阻值不應小于0.5MΩ

E.燈具內絕緣導線的絕緣層厚度應小于0.6mm

【答案】ACE

【解析】課本P173

(二)燈具安裝技術要求1. 燈具現場檢查要求(1) I類燈具的外露可導電部分應具有專用的PE端子

(3) 消防應急燈具應獲得消防產品型式試驗合格評定，且具有認證標志

(6) 燈具內部接線應為銅芯絕緣導線

(8) 燈具的絕緣電阻值不應小于2M,燈具內絕緣導線的絕緣層厚度不應小于0.6mm

29.國際機電項目實施中的自身風險包括

A.技術風險

B.管理風險

C.財經風險

D.法律風險

E.營運風險

【答案】ABE

【解析】課本P250-251

四、國際機電工程項目合同風險防范措施1. 項目所處的環境風險防范措施(1 )政治風險防范 (2)市場和收益風險防范 (3 )財經風險防范(4) 法律風險防范(5) 不可抗力風險防范

口訣：正事收財，不可抗法

2. 項目實施中自身風險防范措施

(1)建設風險防范 (2 )營運風險防范 (3 )技術風險防范(4)管理風險防范

30.公共廣播系統檢測關注的重點參數包括

A.聲場不均衡度

B.漏出聲衰減

C.播放警示信號

D.設備信噪比

E.語言響應時間

【答案】ABD

【解析】課本P203

4. 檢測公共廣播系統的聲場不均勻度、漏出聲衰減及系統設備信噪比符合設計要求

三、案例題（（一）、（二）、（三）題每題20分，（四）、（五）題每題30分）

案例（一）

【背景資料】

某安裝公司承接一大型商場的空調工程。工程內容有：空調風管、空調供回水，開式冷卻水等系統的鋼制管道與設備施工，管材及配件由安裝公司采購。設備有：離心式雙工況冷水機組2臺，螺桿式基載冷水機組2臺，24臺內融冰鋼制蓄冰盤管，146臺組合式新風機組，均有建設單位采購。

項目部進場后，編制了空調工程的施工技術方案，主要包括施工工藝與方法，質量技術要求和安全要求等，方案的重點是隱蔽工程施工，冷水機組吊裝，空調水管的法蘭焊接，空調管道的安裝及試壓，空調機組調試與試運行等操作要求。

質檢員在巡視中發現空調供水管的施工質量（見圖1）不符合規范要求，通知施工作業人員整改。

空調供水管及開式冷卻水系統施工完成后，項目部進行了強度和嚴密性試驗，施工圖中注明空調供水管的工作壓力為1.3MPa,開式冷卻水系統工作壓力為0.9MPa。

在試驗過程中，發現空調供水管個別法蘭連接和焊縫處有滲漏現象，施工人員進行返修后，重新試驗未發現滲漏。

問題：

1、空調工程的施工技術方案編制后應如何組織實施交底？重要項目的技術交底文件應由哪個施工管理人員審批？

2、圖1中存在的錯誤有哪些？如何整改？

3、計算空調供水管和開式冷卻水的試驗壓力。試驗壓力最低不應小于多少MPa?

4、試驗中發現有滲漏現象時，有哪些禁止的操作？

問題與參考答案：

1、空調工程的施工技術方案編制后應如何組織實施交底？重要項目的技術交底文件應由哪個施工管理人員審批？P291

答：（1）技術交底應分層次展開,直至交底到施工操作人員。

交底必須在作業前進行，并有書面交底資料。

（2）在工程開工前界定重要項目，對于重要項目的技術交底文件,應由項目技術負責人審核或批準,交底時技術負責人應到位

2、圖1中存在的錯誤有哪些？如何整改？課本P185~186

答：圖1中存在以下錯誤

（1）套管里有焊縫是錯誤的，管道接口不得置于套管內。

（2）穿墻套管保溫層和墻體間的填充材料為聚氨酯發泡塑料封堵是錯誤的，當穿越防火分區時應采用不燃材料進行防火封堵；保溫管道與套管四周的縫隙，應使用不燃絕熱材料填塞緊密

3、計算空調供水管和開式冷卻水的試驗壓力。試驗壓力最低不應小于多少MPa?

答：（1）供水管的試驗壓力：1.3+0.5=1.8MPa

(2)開式冷卻水的試驗壓力：0.9X1.5=1.35MPa

解析：

(1 )冷(熱)水、冷卻水與蓄能(冷、熱)系統的試驗壓力

當工作壓力小于等于l.0MPa時，應為1.5倍工作壓力，最低不應小于0.6MPa;

當工作壓力大于l.0MPa時，應為工作壓力加0.5MPa。

4、試驗中發現有滲漏現象時，有哪些禁止的操作？

答：試驗過程中發現個別法蘭和焊縫處有泄漏現象，嚴禁帶壓處理（嚴禁管道帶壓進行管道補焊），應該立即停止試壓，泄壓后進行處理，處理重新做壓力試驗，合格后方可使用。

案例（二）

【背景資料】

A公司以施工總承包方式承接了某醫療中心機電工程項目，工程內容：給水、排水、消防、電氣、通風空調等設備材料采購，安裝及調試工作。A公司經建設單位同意，將自動噴水滅火系統（包括消防水泵、穩壓泵、報警閥、配水管道，水源和排水設施等）的安裝，調試分包給B公司。

為了提高施工效率，A公司采用BIM四維（4D））模擬施工技術，并與施工組織方案結合，按進度計劃完成了各項安裝工作。

在自動噴水滅火系統調試階段，B公司組織相關關人員進行消防水泵，穩壓泵和報警閥的調試，完成后交付A公司進行系統聯動試驗，但A公司認為B公司還有部分調試工作未完成；自動噴水滅火系統末端試水裝置（見圖2）的出水方式和排水立管不符合規范規定。B公司對末端試水裝置進行了返工，并完成相關的調試工作后，交付A公司完成聯動試驗等各項工作。系統各項性能指標均符合設計及相關規范要求，工程質量驗收合格。

問題：

1、A公司采用BIM四維（4D）模擬施工的主要作用有哪些？

2、末端試水裝置（圖2）的出水方式、排水立管有哪些質量問題？末端試水裝置漏裝哪個管件？

3、B公司還有哪些調試工作未完成？

4、聯動試驗除A公司外，還有哪些單位參加？

問題與參考答案

1、A公司采用BIM四維（4D）模擬施工的主要作用有哪些？P236

答：四維（4D）施工模擬的作用有：

（1）在BIM三維模型的基礎上融合時間概念可實現四維模擬，避免施工延期。

（2）可以直觀地體現施工的界面、順序，使總承包與各專業施工之間的施工協調變得清晰明了。

（3）通過四維施工模擬與施工組織方案的結合，使設備材料進場、勞動力配置、機械排版等各項工作的安排變得更為有效、經濟。設備吊裝方案及一些重要的施工步驟，都可以用四維模擬的方式很明確地向業主、審批方展示出來。

2、末端試水裝置（圖2）的出水方式、排水立管有哪些質量問題？末端試水裝置漏裝哪個管件？

1)末端試水裝置的出水方式、排水立管的質量問題有：①末端試水裝置的出水方式不對，應采取孔口出流的方式排入排水管道；②排水管的管徑為50mm不符合規范要求，管徑應不低于75mm

2)末端試水裝置漏裝了：試水接頭

【解析】:末端試水裝置與排水管直接連接不能觀察末端試水時候的放水情況，孔口出流就能觀察（試水接頭、排水漏斗就是孔口出流的方式）；1.5m的數據沒有錯，出題人不按套路出牌啦；以下是規范的原文及圖片

6.5.1 每個報警閥組控制的最不利點灑水噴頭處應設末端試水裝置，其他防火分區、樓層均應設直徑為25mm的試水閥。

6.5.2 末端試水裝置應由試水閥、壓力表以及試水接頭組成。試水接頭出水口的流量系數，應等同于同樓層或防火分區內的最小流量系數灑水噴頭。末端試水裝置的出水，應采取孔口出流的方式排入排水管道，排水立管宜設伸頂通氣管，且管徑不應小于75mm。

6.5.3 末端試水裝置和試水閥應有標識，距地面的高度宜為1.5m，并應采取不被他用的措施。如下圖

3、B公司還有哪些調試工作未完成？

答：①水源排水設施調試②排水設施調試③聯動試驗未完成。

4、聯動試驗除A公司外，還有哪些單位參加？

答：聯動試驗除A公司外，還要有

①專業承包單位（B公司，分包單位）參加；

②建設單位參加③監理單位參加

案例（三）

【案例背景】

某工業安裝工程項目，工程內容:工藝管道、設備、電氣及自動化儀表安裝調試，工程的循環水泵為離心泵，二用一備。泵的吸入和排出管道上均設置了獨立、牢固的支架。泵的吸入口和排出口均設置了變徑管，變徑管長度為管徑差的6倍，泵的水平吸入管向泵的吸入口方向傾斜，傾斜度為8‰，泵的吸入口前直管段長度為吸入口直徑的5倍，水泵揚程為80米。

在安裝質量檢查時，發現水泵的吸入及排出管路上存在管件錯用，漏裝和安裝位置錯誤等質量問題(見下圖) ,不符合規范要求，監理工程師要求項目部進行整改，隨后上級公司對項目質量檢查時發現，項目部未編制水泵安裝質量預控方案。工程的工藝管道設計材質為12CrMo。在材料采購時，施工地的鋼材市場無現貨,只有15CrMo材質鋼管，且規格符合設計要求，由于工期緊張，項目部采取了材料代用。

問題

1、指出上圖存在的問題。

2、水泵安裝質量預控方案的內容包括哪些？

3、15CrMo管道材料代用應辦理哪些手續？

4、15CrMo鋼管的進場驗收要求？

【參考答案】

問題1：答：圖中存在問題如下

（1）金屬軟管是錯誤的，應該換為橡膠軟管

（2）垂直管道上的橡膠軟管和變徑管的位置錯誤，應該先接變徑后接橡膠管

（3）水泵吸入管的彎頭處應該增設支撐架

（4）泵的揚程大于20米，在出口處應加裝止回閥

（5）基礎位置缺少減震器

問題2：答：水泵安裝質量預控方案的內容包括：

1)預控方案名稱

2)可能出現的質量問題

3)提出的質量預控措施

問題3：答

1)材料代用屬于小型設計變更

2)需要由項目部提出設計變更申請單，經項目部技術管理部門審核

3)由現場設計、建設(監理)單位代表簽字同意后生效

問題4：答：

1)15CrMo材質鋼管在進場驗收時應采用光譜分析對材質進行復查

2)驗收內容應包括品種、規格、型號、質量、數量、證件等

案例（四）

【背景資料】

某安裝公司承接一商業中心的建筑智能化工程的施工。工程包括：建筑設備監控系統，安全技術防范系統，公共廣播系統，防雷與接地和機房工程。

安裝公司項目部進場后，了解商業中心建筑的基本情況,建筑設備安裝位置、控制方式和技術要求等。依據監控產品進行深化設計，再依據商業中心工程的施工總進度計劃，編制了建筑智能化工程施工進度計劃（見表4）,該進度計劃在被安裝公司審批時被否定，要求重新編制。

項目部根據施工圖紙和施工進度編制了設備、材料供應計劃，在材料送達施工現場時，施工人員按驗收工作的規定，對設備、材料進行驗收，還對重要的監控部件進行復檢，均符合設計要求。

項目部依據工程技術文件和智能建筑工程質量驗收規范，編制建筑智能化系統檢測方案，該檢測方案經建設單位批準后實施，分項工程、子分部工程的檢測結果均符合規范規定。檢測記錄的填寫及簽字確認符合要求。

在工程的質量驗收中，發現機房和弱電井的接地干線搭接不符合施工質量驗收規范要求，監理工程師對40*4鍍鋅扁鋼的焊接搭接（見圖4）提出整改要求,項目部返工后，通過驗收。

問題：

1、寫出建筑設備監控系統深化設計的緊前工序，深化設計應具有哪些基本的要求？

2、項目部編制的建筑智能化工程施工進度計劃為什麼被安裝公司否定？這種表達方式的施工進度計劃有哪些缺點？

3、設備、材料驗收有哪些要求？驗收工作應按哪些規定進行？

4、畫出40*4鍍鋅扁鋼正確的焊接搭接方式？扁鋼需要多少面焊接？

5、該智能化工程有多少個子分部工程？子分部工程的檢測結果由哪些單位填寫，記錄表簽字人有哪些？

問題與參考答案

1、寫出建筑設備監控系統深化設計的緊前工序，深化設計應具有哪些基本的要求？P197

答：（1）建筑設備監控系統深化設計的緊前工序是設備供應商的確定

（2）深化設計的基本要求如下：P198

① 自動監控系統的深化設計應具有開放結構，協議和接口都應標準化。② 施工深化中還應做好與建筑給水排水、電氣、通風空調、防排煙、防火卷簾和電梯等設備的接口確認，做好與建筑裝修效果的配合工作

1.建筑設備監控工程的實施程序建筑設備自動監控需求調研→監控方案設計與評審→工程承包商的確定→設備供應商的確定→施工圖深化設計→工程施工及質量控制→工程檢測→管理人員培訓→工程驗收開通→投入運行

2、項目部編制的建筑智能化工程施工進度計劃為什麼被安裝公司否定？這種表達方式的施工進度計劃有哪些缺點？課本P202，P308

答：（1）系統檢測工作在系統調試之前進行是錯誤的，系統檢測應在系統試運行合格后進行

（2）缺點有 P308

橫道圖施工進度計劃不能反映工作所具有的機動時間，不能反映影響工期的關鍵工作和關鍵線路，也就無法反映整個施工過程的關鍵所在，因而不便于施工進度控制人員抓住主要矛盾，不利于施工進度的動態控制。

工程項目規模大、工藝關系復雜時，橫道圖施工進度計劃就很難充分暴露施工中的矛盾。由此可見，利用橫道圖計劃控制施工進度有較大的局限性。橫道圖施工進度計劃適用于小型項目或大型項目的子項目。

3、設備、材料驗收有哪些要求？驗收工作應按哪些規定進行？

答：（1）材料進場驗收要求：P284

①驗收內容應完整。

②做好記錄、辦理驗收。

③不符合、不合格拒絕接收

④進場驗收、復檢

⑤按驗收標準、規定驗收

（2）驗收工作按照以下規定進行

①驗收工作在業主的組織下進行。

②設備管理人員必須掌握了解有關技術協議以作為設備開箱驗收、入庫、發放的依據。

③開箱檢驗以供貨方提供的裝箱單為依據，驗收結果讓各方代表簽字存檔。

4、畫出40*4鍍鋅扁鋼正確的焊接搭接方式？扁鋼需要多少面焊接？

扁鋼與扁鋼搭接不應小于扁鋼寬度的2倍，且應至少三面施焊；

(1 )扁鋼與扁鋼搭接不應小于扁鋼寬度的2倍，且應至少三面施焊

5、該智能化工程有多少個子分部工程？子分部工程的驗收結果由哪些單位填寫，記錄表簽字人有哪些？

答：（1）該智能化工程主有四個子分部工程：

①建筑設備監控系統子分部工程 ②安全技術防范系統子分部工程

③公共廣播系統子分部工程④機房工程子分部工程

2)子分部工程的檢測結果由監理單位、建設單位填寫

3)記錄表簽字人：監理工程師、建設單位項目專業技術負責人

案例（五）

【背景資料】

某項目建設單位與A公司簽訂了氫氣壓縮機廠房建筑及機電工程施工總承包合同。工程包括：設備及鋼結構廠房基礎，配電室建筑施工，廠房鋼結構制造，安裝。一臺201通用橋式起重機安裝，一臺活塞式氫氣壓縮機及配套設備。氫氣管道和自動化儀表控制裝置安裝等。經建設單位同意，A公司將設備及鋼結構廠房基礎、配電室建筑施工分包給B公司。鋼結構廠房、橋式起重:機、壓縮機及進出口配管如圖5所示。

公司編制的壓縮機及工藝管道施工程序：壓縮機臨時就位→→壓縮機固定與灌漿

→→→氫氣管道吹洗→→中間交接。

B公司首先完成壓縮機基礎施工，與A公司辦理中間交接時，共同復核了標注在中心標板上的安裝基準線和埋設在基礎邊緣的標高基準點。

A公司編制的起重機安裝專項施工方案中，采取兩根鋼絲繩分別單股捆扎起重機大梁。用單臺50t汽車起重機吊裝就位，對吊裝作業進行危險源辨識，分析其危險因素，制定了預防控制措施。

A公司依據施工質量管理策劃的要求和壓力管道質量規定，對焊接過程的六個質量控制環節（焊接、焊接材料、焊接工藝評定、焊接工藝、焊接作業、焊接返修）設置質量控制點，對質量控制實施有效的措施。

電動機試運行前，A公司與監理單位、建設單位對電動機繞組絕緣電阻、電源開關、啟動設備、控制設備進行了檢查，結果符合要求。

問題：

1、A公司編制的施工程序，分別寫出壓縮機固定與灌漿、氫氣管道吹洗的緊前和緊后工序。

2、安裝基準線包括哪二個中心線？測試安裝標高基準線一般采用哪種測量儀器？

3、材料的質量控制環節中，應設置哪些控制點？

4、編制的起重機吊裝專項方案中，吊裝鋼絲繩斷脫和汽車起重機會翻車，應采取哪些控制措施？

5、機試運行前，對電動機的安裝和保護接地還需要哪些檢查？
